I. Handverkfæri
Hægt er að klippa bæði prepreg og þurra trefjar með handverkfærum eins og skærum, pítsuskerum og hnífum. Erfiðara er að skera efni úr Kevlar en gler- eða koltrefjar og verkfæri slitna hraðar. Gúmmísköfa og bursti eru notaðir til að gegndreypa þurru trefjarnar með plastefninu blautu laginu. Merki, reglustikur og hringlaga sniðmát voru notuð til að búa til endurreisnarskipulagið. Þetta er sýnt á mynd 31.
Mynd 31: Handlagskipt verkfæri fyrir uppsetningar-
II. Loftknúin-verkfæri
Loftknúin vélknúin verkfæri eins og borvélar, beinar og kvörn eru notuð fyrir samsett efni. Ekki er mælt með rafmótorum þar sem koltrefjar eru leiðandi efni og geta valdið skammhlaupi. Ef rafmagnsverkfæri eru notuð þurfa þau að vera af fullkominni gerð. Eins og sýnt er á mynd 32.
Mynd 32: Pneumatic verkfæri fyrir samsett viðgerðir
III. Dekkjafilmuplata
Álhúðuplata er venjulega notuð til að styðja við hlutann meðan á hertunarferlinu stendur. Mótlosunarefni, eða skilafilma, er sett á formið þannig að hluturinn festist ekki við formið. Þunnhúðaðar plötur eru einnig notaðar efst í viðgerðinni þegar hitabindiefni er notað. Húðaða lakið veitir jafnari hitað svæði, sem endar með sléttara samsettu lagskiptum.
IV. Stuðningsverkfæri og mót
Sumar viðgerðir krefjast verkfæra til að styðja við hlutann/eða viðhalda yfirborðssniðinu meðan á herðingu stendur. Hægt er að nota margs konar efni til að búa til þessi verkfæri. Gerð efnisins fer eftir gerð viðgerðar, herðingarhitastigi og hvort um tímabundið eða varanlegt verkfæri er að ræða. Þurrkun í ofni og heitpressutanki krefst stuðningsverkfæra vegna hás hitunarhita. Ef stuðningsverkfæri eru ekki notuð mun hluturinn skekkjast. Það eru margar tegundir af verkfæraefnum í boði. Sumir eru mótaðir að tilteknu hlutasniði og aðrir eru notaðir sem stífar stuðningur til að halda sniðinu við herðingu. Gips er ódýrt og þægilegt efni til útlínur. Það má fylla með trefjaplasti, hampi eða öðrum efnum. Gips er ekki mjög endingargott en hægt að nota sem tímabundið verkfæri. Lag af glertrefjastyrktu epoxýplastefni er venjulega borið á hliðarflöt tækisins til að bæta gæði áferðarinnar.
Mótplastefni eru notuð til að gegndreypa glertrefjum, koltrefjum eða öðrum styrkingarefnum til að búa til varanleg verkfæri. Flóknir hlutar eru gerðir úr málmi eða háhitamótplötum og-meðgerðar á 5-ása CNC búnaði til að búa til grunnverkfæri sem hægt er að nota til að framleiða flugvélahluta. Þetta er sýnt á mynd 33/34.
Mynd 33: 5-ása CNC verkfæri og mótagerðarbúnaður
Mynd 34: Loftinntakseining mót
V. Efni til að pakka í tómarúm
Viðgerðir á samsettum flugvélaíhlutum eru venjulega framkvæmdar með lofttæmipokaþrýstingstækni. Plastpoki er lokaður í kringum viðgerðarsvæðið. Lofti er síðan dælt úr pokanum þannig að viðgerðarlögin dragast saman og ekkert loft skilur eftir á milli. Loftþrýstingurinn skapar sterk og örugg tengsl meðan á viðgerðarferlinu stendur.
Nokkrir vinnsluefni eru fáanlegir fyrir tómarúmspoka til notkunar. Þessi efni eru ekki hluti af viðgerðinni og er fargað í lok viðgerðarferlisins.
VI. Losunaraðilar
Losunarefni, einnig þekkt sem losunarefni fyrir filmuverkfæri, gerir kleift að fjarlægja herða hlutann auðveldlega úr mótinu eða dekkjaplötunni.
VII. Aðskilnaðarplata
Skiljulagið skapar leið fyrir loft og rokgjörn efni til að komast út úr viðgerðinni. Umfram plastefni er safnað í skilju. Skiljuefnið getur verið úr glertrefjalagi, ó-ofið pólýester, eða getur líka verið götuð Teflon (Teflon)® húðað efni. Byggingarviðgerðarhandbókin (SRM) lýsir hvaða gerð og hversu mörg lög af aðskilnaði þarf. Almennt, því þykkara sem lagskipt er, því fleiri lög þarf.
VIII. Yfirborðs lagskipt
Yfirborðs lagskipt eru venjulega notuð til að búa til hreint yfirborð til að binda. Þunnt lag af glertrefjum er hert með viðgerða hlutanum. Rétt áður en hluturinn er festur við aðra byggingu er húðlagið fjarlægt. Auðvelt er að fjarlægja húðlagið og skilur eftir sig hreint yfirborð til að festa sig. Húðlögin eru framleidd úr pólýester, nylon, flúoruðu etýlen própýleni (FEP) eða húðuðu trefjagleri. Ef þau ofhitna getur verið erfitt að fjarlægja þau. Sum húðuð húð getur skilið eftir óæskilega mengun á yfirborðinu. Ákjósanlegasta afhreinsunarefnið er pólýester, sem hægt er að hitalækna til að koma í veg fyrir rýrnun.
IX. Límband
Tómarúmpokaþéttiband, einnig þekkt sem límbandi, er notað til að innsigla tómarúmpoka við hluta eða verkfæri. Athugaðu alltaf hitastig límbandsins áður en þú setur það á til að tryggja að þú sért að nota rétta hitastigslímbandi.
X. Porous Release Film
Gljúpa losunarfilma er notuð til að leyfa lofti og rokgjarnleika við viðgerðina, sem kemur í veg fyrir að losunarlagið festist við hlutinn eða viðgerðina. Mismunandi stærðir af holum og holubili eru fáanlegar, allt eftir nauðsynlegu losunarrúmmáli.
XI. Solid aðskilnaðarhimna
Notkun á föstu aðskilnaðarfilmu kemur í veg fyrir að prepreg eða blautt lag festist við vinnuflötinn eða klæðningarplötuna. Ef solid aðskilnaðarfilma er notuð kemur það einnig í veg fyrir að plastefnið leki og skemmi hitateppið eða húðunarplötuna.
XII. Loft-gegndræp efni
Efnið sem andar sem lýst er er notað til að veita lofti leið út úr lofttæmdarpokanum. Efnið sem andar verður að vera í snertingu við skiljuna. Venjulega eru pólýester trefjar notaðar í þyngd 4 oz. eða 10 únsur. 4 únsur. er notað fyrir notkun undir 50 pundum á fertommu (psi) og 10 oz. er notað fyrir 50 - 100 psi.
XIII. Tómarúmpokar
Efni í tómarúmpoka veita harða lag milli viðgerðarinnar og loftsins.
Efni fyrir tómarúmpoka eru fáanleg í ýmsum hitastigum, svo vertu viss um að efnið sem notað er í viðgerðina þoli herðunarhitastigið. Flest efni í tómarúmpokanum eru einnota-en þau sem eru úr sveigjanlegu kísillgúmmíi eru endurnotanleg. Tveir litlar skurðir eru gerðir í pokaefninu til að gera kleift að setja upp lofttæmisnemaventilinn. Tómarúmpokar eru ekki mjög sveigjanlegir og ef þú vilt passa flókin form þarftu að búa til lög í pokann. Stundum eru umslagspokar notaðir, en ókosturinn við þessa aðferð er að lofttæmisþrýstingurinn getur kremað hlutana. Fjölnotapokar úr kísillgúmmíi eru sveigjanlegri. Sumir hafa innbyggt-hitateppi sem einfalda töskuverkið. Þetta er sýnt á myndum 35/36/37.
Mynd 35: Umbúðaefni

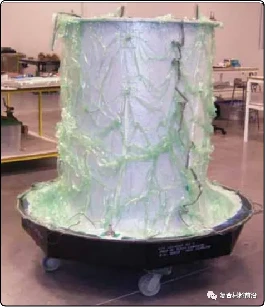

Mynd 36: Pokar fyrir flókna hluta
Mynd 37: Sjálf-þéttandi tómarúmpokar fyrir hitaeiningar
XIV. Tómarúm búnaður
Tómarúmdælur eru notaðar til að draga loft og rokgjörn efni úr lofttæmispokanum til að búa til loftþrýstingsfast lagskipt. Sérhæfðar tómarúmdælur eru notaðar á viðgerðarverkstæðum. Fyrir flugvélaviðgerðir er hægt að nota færanlegar lofttæmisdælur. Flest heitt lím eru með innbyggðri - lofttæmisdælu. Sérstakar loftslöngur eru notaðar sem lofttæmisleiðslur vegna þess að venjulegar loftslöngur geta verið fletjaðar út í lofttæmi. Tómarúmslínur sem notaðar eru í ofna eða autoclave þurfa að þola háan hita í hitaeiningunni. Tómarúmþrýstingsjafnarar eru stundum notaðir til að draga úr lofttæmiþrýstingi meðan á poka stendur.
XV. Tómarúmþjöppunartafla
Tómarúmþjöppunarborð er handhægt tæki til að brjóta niður fjöl-laga samsett lagskipt. Þjöppunarborðið er í rauninni margnota tómarúmpoki sem samanstendur af málmborðplötu með loki á hjörum. Lokið inniheldur traustan ramma, sveigjanlega himnu og lofttæmisþéttingu. Viðgerðarlagið er sett á borðyfirborðið og innsiglað undir lokinu með lofttæmi til að fjarlægja loft sem er innilokað. Sum þjappaðra borða urðu fyrir hita, en flest ekki.
XVI. Ofn
Samsett efni er hægt að lækna í ofni með því að nota ýmsar þrýstiaðferðir. Venjulega er lofttæmisjakki notaður til að fjarlægja rokgjörn efni og fast loft og læknað með því að nota andrúmsloftsþrýsting, eins og sýnt er á mynd 38. Önnur aðferð til að beita þrýstingi til að herða ofn er að nota skreppafilmu eða skreppabandi. Ofninn læknar efniskerfið með því að nota heitt loft sem streymir á miklum hraða. Dæmigert hitastig ofnlækna er 250 gráður F (121 gráður) og 350 gráður F (176,67 gráður). Ofninn er með hitaskynjara sem færir hitastigsgögn aftur til ofnstýringarinnar. Hitastig ofnsins getur verið frábrugðið raunverulegu hitastigi hlutans eftir staðsetningu ofnskynjarans og staðsetningu hlutans í ofninum.
Mynd 37: Tvöfaldur-hurðarofn
Varmamassi hlutans inni í ofninum er venjulega meiri en hitauppstreymi ofnsins í kring og hitastig hlutans mun seinka verulega við hitastig ofnsins meðan á hitunarferlinu stendur. Til að meðhöndla þennan mun verða að minnsta kosti tvö hitaeining (efnafræði) að vera sett á hlutann og tengd við hitaskynjara (sérstakt kortritara, hitabindiefni o.s.frv.) sem staðsett er fyrir utan ofninn. Sumum ofnstýringum er hægt að stjórna með hitaeiningu (efnafræði) sem er sett á viðgerðarhlutann.
XVII. Heitir pressutankar
Hot Press Tank kerfi leyfa flóknum efnahvörfum að eiga sér stað í þrýstihylki til að meðhöndla margs konar efni byggt á tilteknum tíma, hitastigi og þrýstingsdreifingu. Eins og sýnt er á mynd 39, auka breytileiki í efnum og ferlum rekstrarskilyrði há-hitapressutanka úr 120 gráðum (250 gráður F) og 275 kPa (40 psi) í yfir 760 gráður (1400 gráður F) og 69.000 kPa (10.000 psi). Há-hitapressutankar sem starfa við lægra hitastig og lægri þrýsting geta verið þrýstir með lofti, en ef þörf er á hærri hita og þrýstingi fyrir herðingarferilinn ætti að nota blöndu af lofti og köfnunarefni í hlutfallinu 50/50 eða 100% köfnunarefnis til að draga úr tíðni eldsvoða með háum-hitapressu.

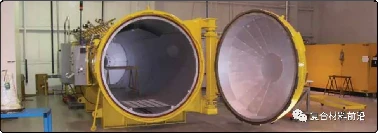

Mynd 39: Háhita heitpressunartankur
Helstu þættir autoclavekerfis eru: ílát til að halda þrýstingnum, uppspretta til að hita gasstrauminn og dreifa honum jafnt innan ílátsins, undirkerfi til að beita lofttæmi á hlutana sem lofttæmispokann nær yfir, undirkerfi til að stjórna rekstrarbreytum og undirkerfi til að hlaða mótunum inn í autoclave. Nútíma autoclaves er stjórnað af tölvum sem gera rekstraraðilanum kleift að forrita og fylgjast með öllum gerðum hertunarlota. Nákvæmasta leiðin til að stjórna hertunarferlinu er að stjórna hitapressutankstýringunni með hitaeiningum sem eru settir á raunverulegan hluta.
Flestir hlutar sem unnir eru í heitpressunartankinum eru þaktir lofttæmipoka sem er fyrst og fremst notaður til að þjappa lagskiptum og veita leið til að fjarlægja rokgjörn efni. Tómarúmpokinn gerir hlutanum kleift að vera til með mismunaþrýstingi utan heitu pressunnar án þess að verða fyrir beinni útsetningu fyrir heitpressunarumhverfinu. Tómarúmpokar eru einnig notaðir til að setja mismikið lofttæmi á hluta.
XVIII. Hitabindiefni og hitalampar
Dæmigert -hitunaraðferðir um borð eru meðal annars viðnámshitateppi, innrauðir hitalampar og heitloftstæki. Öllum hitatækjum verður að stjórna á einhvern hátt þannig að hægt sé að beita réttu hitamagni. Þetta er sérstaklega mikilvægt fyrir viðgerðir sem nota prepregs og lím, þar sem stýrður hitunar- og kælihraði er oft tilgreindur.
XIX. Varmatengi
Hitatengið er flytjanlegt tæki sem stjórnar upphituninni sjálfkrafa á grundvelli hitastigs frá viðgerðarsvæðinu. Hitabindiefnið er einnig með lofttæmisdælu til að útvega og fylgjast með lofttæmibúnaðinum í tómarúmspokanum. Hitabindiefnið stjórnar hersluferlinu með hitaeiningum sem eru staðsett nálægt viðgerðinni. Sumar viðgerðir krefjast allt að 10 hitaeininga. Nútíma hitauppstreymi geta keyrt margar mismunandi gerðir af hertunarforritum og hægt er að prenta út gögn um hertunarferilinn eða hlaða þeim upp á tölvu. Þetta er sýnt á mynd 40.
Mynd 40: Heitur-tengibúnaður
XX. Hitateppi
Hitateppi er sveigjanlegur hitari. Það er gert úr tveimur lögum af kísillgúmmíi með málmmótstöðuhitara á milli laganna tveggja. Hitateppi eru algeng aðferð til að veita hita fyrir viðhald flugvéla. Hægt er að stjórna hitateppi handvirkt; þó eru þau venjulega notuð með varmabindiefni. Hiti er fluttur frá teppinu með leiðni. Þess vegna verður hitateppið að vera í samræmi og vera í 100% snertingu við hlutann, sem venjulega er gert með lofttæmipokaþrýstingi. Eins og sýnt er á mynd 41.
Mynd 41: Heitt teppi
XXI. Hitalampar
Hægt er að nota innrauða hitalampa til að herða samsett efni við háan hita ef tómarúmpokar eru ekki notaðir. Hins vegar eru þeir venjulega árangurslausir þegar hitunarhiti fer yfir 150 gráður á Fahrenheit eða þegar svæðið fer yfir 2 ferfet. Það er líka erfitt að stjórna hitanum með lampa og lamparnir hafa tilhneigingu til að framleiða háan yfirborðshita mjög fljótt. Hægt er að nota hitalampa til að beita herðandi hita á stóra eða óreglulega fleti ef þeim er stjórnað af hitastilli. Hægt er að nota varmabindiefni til að stjórna hitalampanum.
XII. Hot Air Systems
Hægt er að nota heitt loftkerfi til að lækna samsettar viðgerðir og takmarkast fyrst og fremst við litlar viðgerðir og þurrviðgerðarsvæði. Eftir að lofttæmandi poka er lokið gefur hitarafall heitt loft beint inn í einangrað girðingarsett umhverfis viðgerðarsvæðið. Heita loftið umlykur viðgerðina með jafnri hitahækkun.
Á eftir að halda áfram
Heimild "Composites Frontier" opinber vefsíða
